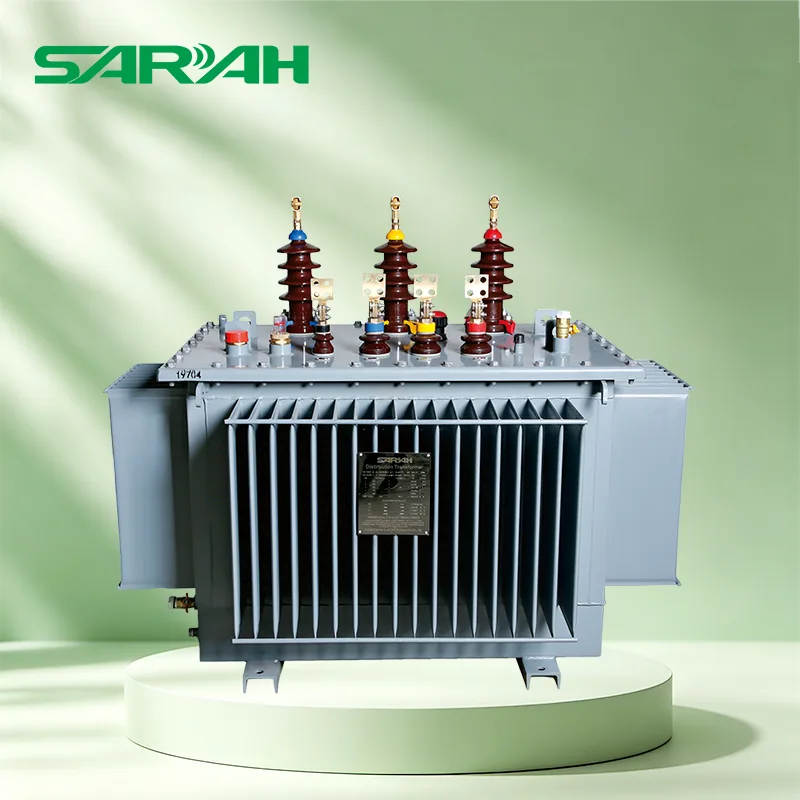

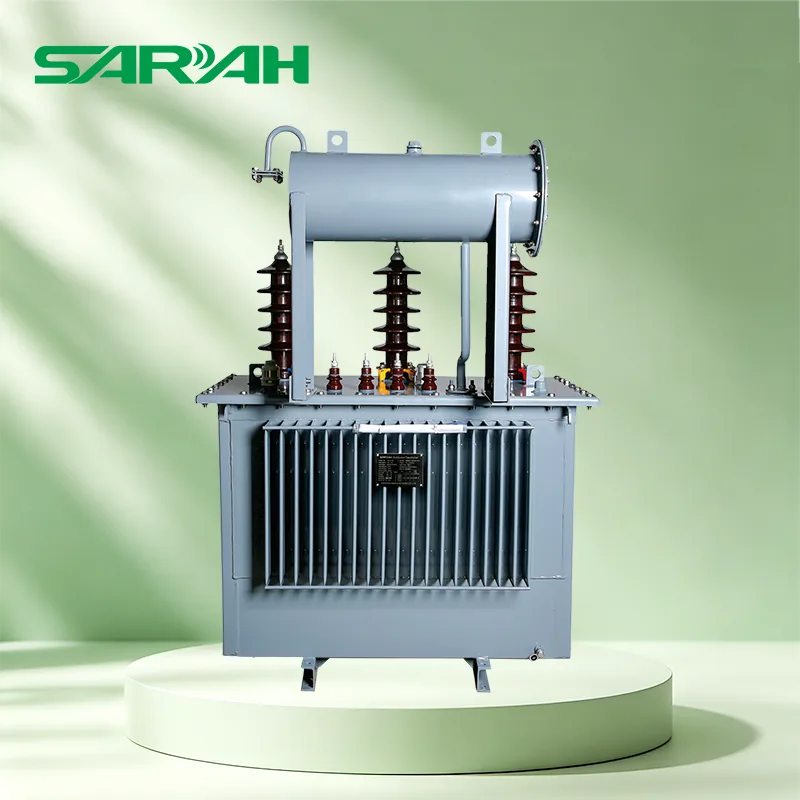

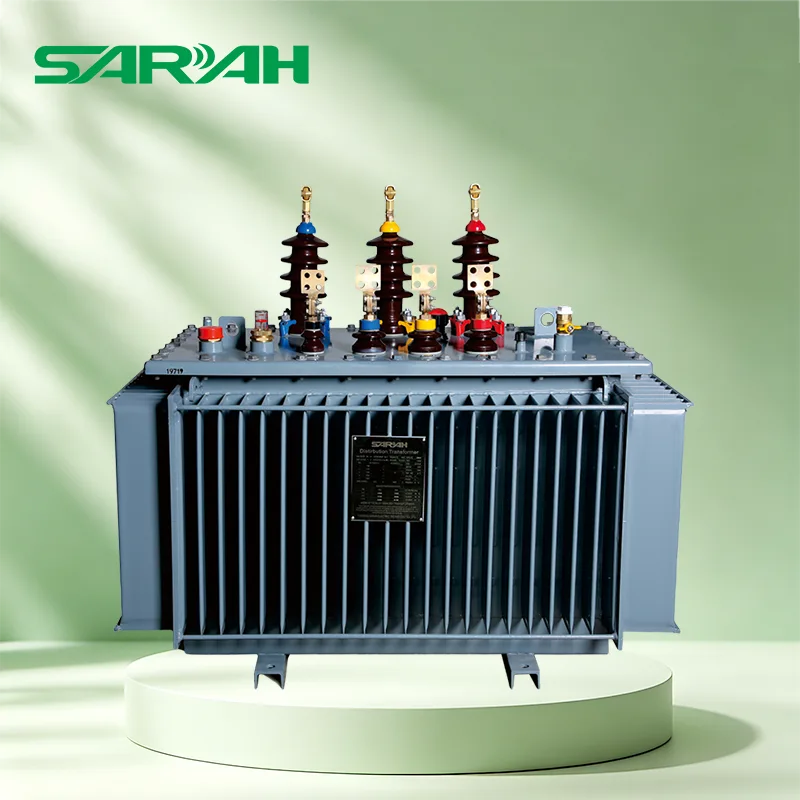

24KV 배전 변압기
S11 시리즈 24KV 배전 변압기는 도시 및 농촌 전력망, 산업 및 광업 기업, 상업용 건물 및 기타 시나리오를 위해 SARAH Electric 공장에서 설계한 차세대 에너지 절약형 배전 장비입니다. 이는 20kV-24kV 범위의 전압 레벨과 50kVA-2500kVA의 정격 용량을 갖춘 기존 유침식 및 기둥 장착형의 두 가지 핵심 범주를 다룹니다. 물론, 특별한 용량이 필요하다면 맞춤 제작도 가능합니다! 맞춤형 콘텐츠에는 로고 인쇄, 브랜드 인쇄 등도 포함됩니다. 문의를 환영합니다!
SARAH Electric에서 제조한 24KV 배전 변압기는 고품질 냉연 방향성 규소 강판과 완전 밀봉 구조 설계를 채택하여 저손실, 저소음, 고절연, 장수명의 장점을 결합했으며 50Hz 전력 주파수 시스템에 적합합니다. 국내외 전력망 업그레이드, 산업 배전, 상업용 전원 공급 장치 및 기타 시나리오의 다양한 요구를 충족할 수 있는 장비가 꼭 필요합니까? 그렇다면 효율적이고 친환경적이며 에너지 절약형으로 선호되는 24kV 배전 변압기인 SARAH를 선택하세요.
장점

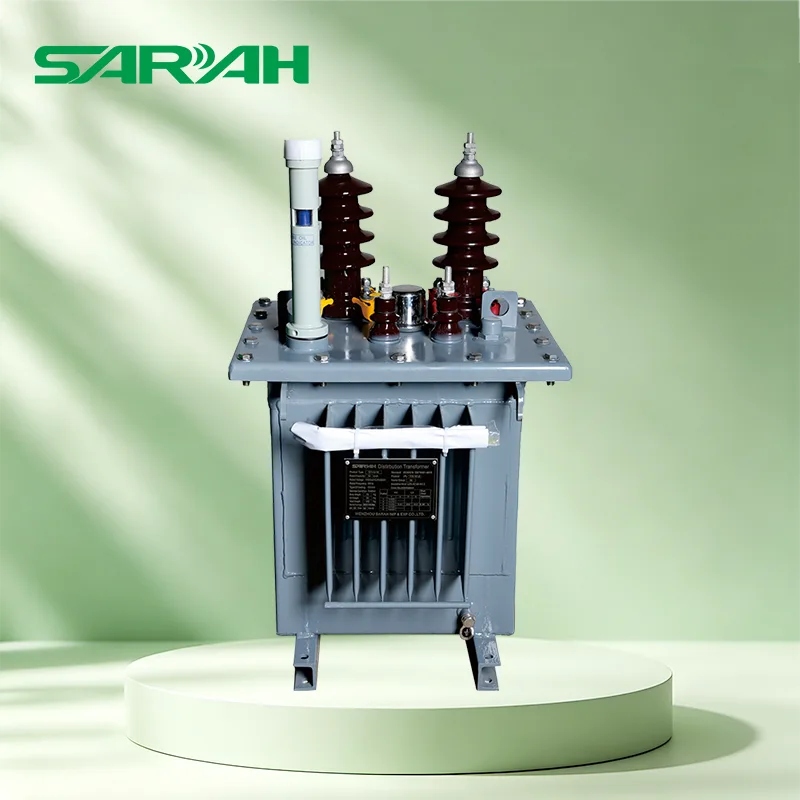

1. 기둥 장착 변압기는 고투자율 냉간 압연 방향성 실리콘 강판을 채택하고 SARAH는 코어 적층 공정을 최적화하여 무부하 및 부하 손실을 크게 줄였습니다. 이 성과는 기존 변압기에 비해 에너지 절약 효율을 15% -20% 향상시킵니다. 장기간 작동하면 전기 비용을 크게 절감하고 저탄소 및 환경 친화적인 전력망 개발 추세에 적응할 수 있으며 이 변압기의 모든 사용자가 비용 절감 및 효율성 향상을 달성할 수 있습니다.
2. 24KV 배전 변압기의 연료 탱크는 완전히 밀봉된 용접 공정을 채택하여 공기와 습기가 유입되는 것을 효과적으로 차단하고 절연유의 노화와 습기를 방지할 수 있습니다. 권선의 절연 성능을 향상시키기 위해 고품질 절연유가 장착되어 있으며 노화 방지 및 단락 저항이 강력합니다. 사용자는 장비를 자주 유지 관리할 필요가 없습니다. 장비의 서비스 수명은 20년 이상에 달할 수 있으므로 이후 운영 및 유지 관리에 대한 투자가 줄어듭니다.
3. 철심 및 권선 구조의 설계를 최적화하고 자기 변형 및 전자기 진동을 줄이며 소음 공해 없이 작동 소음을 45dB 미만으로 낮춥니다. 저손실 배전 변압기는 주거 지역, 상업 지역, 산업 단지 등 소음에 민감한 환경에 설치하여 전원 공급 장치의 안정성과 환경 친화성의 균형을 맞출 수 있습니다.
4. 정격 용량은 50kVA-2500kVA를 포괄하며 전압 조합에는 24kV/0.4kV, 22kV/0.415kV, 20kV/0.433kV 등과 같은 여러 사양이 포함됩니다. 연결 그룹은 Yyn0, Dyn11, Dyn5 등과 같은 주류 유형을 지원합니다. 이 도시 및 농촌 전력망 변압기는 고객 시나리오 요구 사항에 따라 용량, 전압 및 보호 수준을 맞춤 설정할 수 있습니다. 맞춤형 유통 계획.
제품 매개변수
| 정격 용량 |
전압 콤비네이션 |
연결 상징 |
임피던스 영국(%) |
손실(kW) | 아니요- 짐 현재의 (%) |
무게(kg) | ||||
| H.V (kV) |
LV (kV) |
무부하 | 짐 | 몸 무게 |
기름 무게 |
역겨운 무게 |
||||
| 50 |
24 22 20 19 |
0.4 0.415 0.433 |
이노 Dyn11 Dyn5 |
5.5 | 0.17 | 1.15 | 2.0 | 200 | 145 | 465 |
| 100 | 0.23 | 1.92 | 1.8 | 330 | 165 | 635 | ||||
| 125 | 0.27 | 2.26 | 1.7 | 395 | 185 | 745 | ||||
| 160 | 0.29 | 2.69 | 1.6 | 505 | 205 | 885 | ||||
| 200 | 0.34 | 3.16 | 1.5 | 580 | 225 | 995 | ||||
| 250 | 0.41 | 3.76 | 1.4 | 695 | 245 | 1130 | ||||
| 315 | 0.49 | 4.53 | 1.4 | 745 | 260 | 1285 | ||||
| 400 | 0.58 | 5.47 | 1.3 | 865 | 305 | 1500 | ||||
| 500 | 0.69 | 6.58 | 1.2 | 985 | 335 | 1710 | ||||
| 630 | 0.83 | 7.87 | 1.1 | 1165 | 385 | 2010 | ||||
| 800 | 0.98 | 9.41 | 1.0 | 1335 | 415 | 2315 | ||||
| 1000 | 1.15 | 11.54 | 1.0 | 1655 | 515 | 2985 | ||||
| 1250 | 1.4 | 13.94 | 0.9 | 1890 | 630 | 3460 | ||||
| 1600 | 1.7 | 16.67 | 0.8 | 2220 | 710 | 4015 | ||||
| 2000 | 2.18 | 20.43 | 0.8 | 2530 | 730 | 4425 | ||||
| 2500 | 2.56 | 21.85 | 0.8 | 3165 | 795 | 5260 | ||||
제품 분류 및 적용 시나리오
1. 제품특징
적당한 크기, 효율적인 방열, 방열판 및 절연 슬리브 장착, 편리한 배선, 실내 배전실 및 실외 지상 설치에 적합합니다.
2. 적용 시나리오
|
응용 분야 |
일반적인 응용 분야 |
응용 |
|
도시 유통 네트워크 |
지역 변전소, 링 주 장치(RMU)의 다운스트림 배전 |
유럽/중동 도시용 24kV 링 주 배전반 |
|
산업시설 |
대규모 공장, 광산, 석유화학 시설 |
중대형 장비에 안정적인 전원 공급 |
|
상업용 건물 |
쇼핑몰, 병원, 데이터 센터 |
상업단지의 중앙 집중식 배전 |
|
새로운 에너지 |
풍력 발전소 수집 라인 및 태양광 발전소 |
재생에너지 그리드 통합 |
|
하부 구조 |
철도, 공항, 지하철 |
중요 인프라용 전원 공급 장치 |
|
농촌 전력망 |
타운십 배전 및 농업 관개 |
장거리 중압선 종단의 강압 변전 |
제품 세부정보 표시
1. 철심 : 고급 냉간 압연 방향성 실리콘 강판을 사용하며 완전 경사 조인트 및 펀칭 공정이 없으며 균일 한 자기 회로, 저손실 및 저소음이 특징입니다.
2. 권선: 24KV 배전 변압기는 무산소 구리 재질로 단단히 감겨져 있으며 절연층에 고강도 절연지를 사용하고 고온 저항 수준 및 단락 충격에 대한 강한 저항성을 갖습니다.
3. 연료 탱크 : 고품질 강판을 용접하여 제작되었으며 부식 방지 코팅은 내후성이 강하며 완전 밀봉 구조로 오일 누출 및 습기를 방지합니다.
4. 액세서리: 표준 압력 릴리프 밸브, 오일 레벨 표시기, 온도 측정 장치, 원격 모니터링을 위한 옵션 지능형 모니터링 모듈.
