33kV 주상 장착 변압기란 무엇이며 안정적인 배전을 어떻게 지원합니까?
A 33kV 주상 변압기33kV 배전망의 전기를 주거용, 농업용, 상업용, 인프라 또는 선택된 산업 부하에 적합한 저전압으로 줄이기 위해 전신주 또는 지지 구조물에 설치되는 중압 배전 변압기입니다. 높은 곳에 설치하면 지상 공간을 절약하고 머리 위 배전망과 효율적으로 통합할 수 있습니다. 그러나 성공적인 배포는 올바른 용량 선택, 전압 비율, 절연 수준, 보호, 구조적 부하, 환경 조건 및 해당 유틸리티 요구 사항 준수에 따라 달라집니다. 이 가이드에서는 프로젝트 엔지니어, 유통업체, 도급업체 및 전력 시스템 구매자가 변압기를 지정하기 전에 고려해야 할 주요 요소에 대해 설명합니다.
목차
33kV 주상 변압기란 무엇입니까?

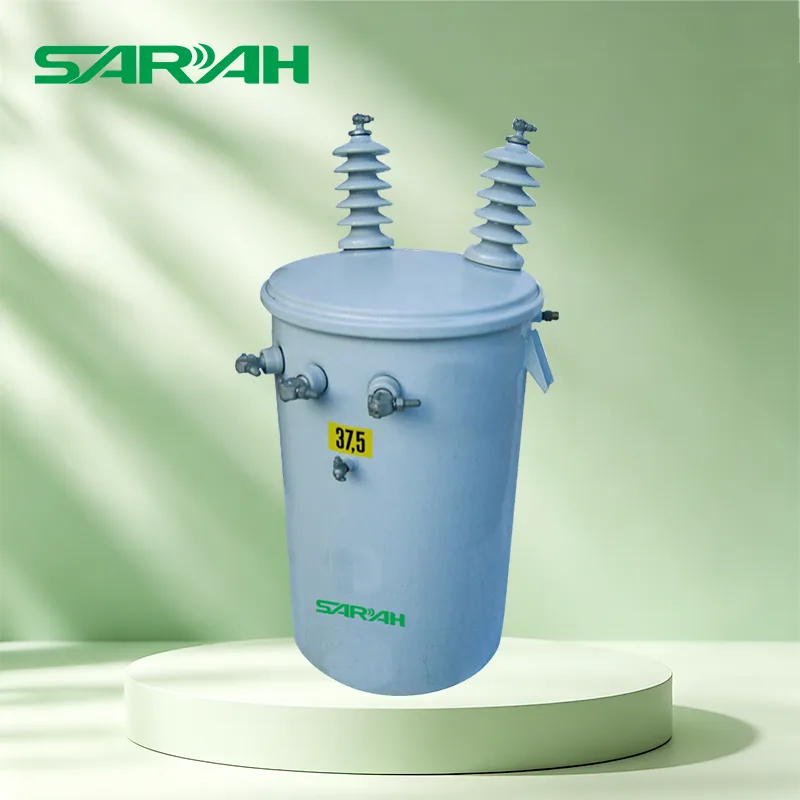

A 33kV 주상 변압기공칭 1차 전압이 33kV인 중압 네트워크로부터 전력을 수신하여 다운스트림 사용자를 위해 더 낮은 전압으로 변환하도록 설계된 배전 변압기입니다. 변압기는 지상 엔클로저 내부에 위치하는 대신 기둥 또는 엔지니어링된 머리 위 지지대 배열의 지상에 설치됩니다.
이 구성은 오버헤드 분산이 실용적인 인프라 선택으로 유지되는 경우 특히 유용합니다. 농촌 전기 공급, 농업 시설, 분산된 지역사회, 길가 인프라 및 일부 상업용 부하는 소비 지점 가까이에 변압기를 배치하면 이점을 얻을 수 있습니다.
주상형 변압기는 배전 네트워크 및 부하 요구 사항에 따라 단상 또는 3상 구성으로 설계할 수 있습니다. 일반적인 변압기 구성은 자연 냉각이 포함된 유침형 설계를 사용할 수 있지만 최종 구성은 항상 프로젝트 사양 및 적용 가능한 유틸리티 표준에 따라 결정되어야 합니다.
요점:"33kV"는 1차 전압 등급을 나타냅니다. 그 자체로는 변압기의 용량, 2차 전압, 위상 배열, 절연 시스템 또는 보호 구성을 정의하지 않습니다.
33kV 주상 장착 변압기는 어떻게 작동합니까?
기본 작동 원리는 전자기 유도입니다. 전기 에너지는 고전압 권선을 통해 변압기로 들어갑니다. 코어에서 생성된 자기장은 저전압 권선에 해당 전압을 유도합니다. 1차 권선과 2차 권선에 서로 다른 권선 수를 사용함으로써 변압기는 수신 전압을 다운스트림 전기 장비에 필요한 수준으로 줄입니다.
01
33kV 입력
중전압 전기는 HV 측을 통해 들어갑니다.
02
자기 변환
코어와 권선은 전자기 유도를 통해 에너지를 전달합니다.
03
저전압 출력
LV 측은 연결된 부하에 전기를 공급합니다.
변압기는 전기 에너지를 생성하지 않습니다. 대신 회로 간에 전력을 전달하면서 전압 레벨을 변경합니다. 실제 2차 전압은 지역 배전 시스템, 프로젝트 사양 및 유틸리티 요구 사항에 따라 달라질 수 있습니다.
주요 구성 요소는 무엇입니까?
신뢰할 수 있는 전주 장착형 변압기는 탱크와 두 개의 권선 그 이상입니다. 각 구성 요소는 전기 성능, 열 관리, 기계적 강도 또는 작동 안전에 기여합니다.
| 요소 | 주요 기능 | 중요한 이유 |
|---|---|---|
| 자기 코어 | 자기 경로 제공 | 무부하 손실과 전반적인 효율성에 영향을 미칩니다. |
| HV 및 LV 권선 | 전기에너지를 전달하다 | 전압 비율, 손실, 온도 상승 및 단락 성능에 영향을 미칩니다. |
| 변압기 탱크 | 활성 어셈블리와 절연 매체가 포함되어 있습니다. | 기계적 및 환경적 보호를 제공합니다. |
| 부싱 | 절연된 전기 연결 제공 | 안전한 HV 및 LV 연결에 중요 |
| 냉각 시스템 | 작동 중 발생하는 열을 방출합니다. | 온도 상승을 제어하고 절연 수명을 보존하는 데 도움이 됩니다. |
| 탭 체인저 | 효과적인 권선 비율을 조정합니다. | 지정된 네트워크 전압 조건을 수용하는 데 도움이 됩니다. |
어떤 기술 사양이 중요합니까?
변압기는 1차 전압만으로 선택해서는 안 됩니다. 전체 전기 사양은 네트워크, 연결된 부하, 설치 환경 및 지역 당국 요구 사항과 일치해야 합니다.
| 매개변수 | 확인 사항 |
|---|---|
| 1차 전압 | 33kV 공칭 시스템 전압 및 적용 가능한 최대 시스템 전압 |
| 2차 전압 | 400V, 415V, 230V 또는 기타 프로젝트별 수준과 같은 필수 활용 전압 |
| 정격 용량 | 현재 부하, 미래 수요, 다양성 및 허용 부하를 기준으로 한 kVA 등급 |
| 단계 | 네트워크 설계에 따른 단상 또는 3상 |
| 빈도 | 현지 전력 시스템에 따라 50Hz 또는 60Hz |
| 냉각 | 일반적인 오일 침지 구성에는 ONAN이 포함됩니다. 다른 배열은 디자인에 따라 다릅니다. |
| 임피던스 | 시스템 결함 수준 및 전압 조절 요구 사항에 맞춰 조정해야 합니다. |
| 절연 수준 | 상용주파 내성 및 낙뢰 충격 내성 요구사항 |
| 탭 범위 | 네트워크 전압 조건에 따라 지정된 조정 범위 및 탭 위치 |
| 적용규격 | IEC 60076, IEEE/ANSI, 국가 표준 또는 해당되는 유틸리티별 사양 |
IEC 60076은 전력 변압기 설계 및 테스트에 일반적으로 참조되지만 해당 표준은 구매 기관 및 대상 시장에 대해 확인되어야 합니다. 일부 유틸리티에서는 치수, 부속품, 손실, 테스트, 보호, 장착 및 문서를 다루는 자세한 기술 사양도 발행합니다.
어디에 사용되나요?
높은 설계로 인해 33kV 전주 장착 변압기는 전용 지상 변압기실을 구축하지 않고도 전력을 효율적으로 전달해야 하는 가공 배전 네트워크에 특히 적합합니다.
- 농촌 전화:분산된 커뮤니티와 원격 부하에 대한 전력 분배를 지원합니다.
- 농업 시설:관개 펌프, 농장 건물, 처리 장비 및 기타 분산 부하를 공급할 수 있습니다.
- 주거용 분포:지역 유틸리티에서 이 구성을 허용하는 경우 선택한 오버헤드 주거용 네트워크에 적합합니다.
- 상업 지역:상점, 소규모 시설, 도로변 사업체 및 기타 분산된 상업용 화물을 서비스할 수 있습니다.
- 인프라 프로젝트:선택된 조명, 통신, 운송 및 공공 서비스 부하에 사용될 수 있습니다.
- 경공업 분야:필요한 부하 및 설치 조건이 변압기의 설계 범위에 해당하는 경우에 적합합니다.
실제 적합성은 부하 크기, 네트워크 아키텍처, 전주 적재 능력, 보호 조정, 환경 조건 및 적용 가능한 유틸리티 사양에 따라 달라집니다.
구매자는 선택 전에 무엇을 고려해야 합니까?
유통업체, EPC 계약자, 유틸리티 및 프로젝트 소유자의 경우 가장 일반적인 조달 문제는 명판에 "33kV"가 표시된 변압기를 찾지 못하는 것입니다. 진짜 과제는 모든 중요한 매개변수가 실제 프로젝트와 일치하는지 확인하는 것입니다.
- 로드 프로필을 정의합니다.현재의 최대 부하에만 의존하기보다는 현재 수요를 계산하고 합리적인 향후 확장을 고려하십시오.
- 전압비를 확인하세요.2차 전압은 다운스트림 배전 시스템 및 장비와 일치해야 합니다.
- 위상 요구 사항을 결정합니다.단상 및 3상 구성은 다양한 네트워크 배열을 제공합니다.
- 환경 조건을 확인하세요.주변 온도, 고도, 습도, 먼지, 염분, 강수량 및 부식은 필요한 설계에 영향을 미칠 수 있습니다.
- 단열 요구 사항을 검토합니다.낙뢰 노출 및 네트워크 특성으로 인해 가공 시스템의 단열 조정이 특히 중요합니다.
- 보호를 확인하세요.퓨즈 배열, 서지 보호, 접지, 스위칭 장비 및 기타 액세서리는 네트워크 보호 체계와 조화를 이루어야 합니다.
- 기계적 로딩을 확인합니다.결합된 무게와 설치 배열은 기둥 및 지지 하드웨어와 호환되어야 합니다.
- 완전한 테스트 문서를 요청하세요.일상적인 테스트 보고서, 명판 정보, 도면, 인증서 및 기타 문서는 생산 전에 합의되어야 합니다.
어떤 설치 요소가 성능에 영향을 줍니까?
올바르게 설계된 변압기라도 지지 구조, 전기 연결, 접지 또는 보호 시스템이 부적절할 경우 작동 문제가 발생할 수 있으므로 올바른 설치가 필수적입니다.
| 설치면적 | 중요한 고려사항 |
|---|---|
| 구조적 지원 | 전주 강도, 장착 하드웨어, 변압기 무게, 풍하중 및 기계적 안정성 |
| 접지 | 현지 전기 규정 및 유틸리티 사양에 따라 올바른 접지 배열 |
| 서지 보호 | 번개 및 일시적인 과전압 노출에 대한 적절한 조정 |
| 정리 | 필요한 전기 간극과 안전한 작업 거리를 유지하세요. |
| 환경 | 온도, 습도, 오염, 해안 염분, 먼지 및 고도를 고려합니다. |
신뢰성과 서비스 수명을 어떻게 향상시킬 수 있습니까?
예방적 유지보수는 제조업체의 지침, 유틸리티 절차, 작동 환경 및 해당 규정을 기반으로 해야 합니다. 목표는 문제가 발생하거나 계획되지 않은 중단이 발생하기 전에 발생하는 문제를 식별하는 것입니다.
- 변압기 외부의 부식, 물리적 손상, 오일 누출 또는 비정상적인 상태를 검사하십시오.
- 정기 검사 중에 부싱, 연결, 장착 하드웨어 및 접지 배열을 확인하십시오.
- 설치에 적합한 경우 부하와 온도를 모니터링하십시오.
- 보호 계획에 따라 서지 보호 및 관련 배전 장비를 유지관리하십시오.
- 해당되는 경우 적절한 변압기 오일 검사 및 테스트 절차를 사용하십시오.
- 장비 수명 주기 내내 테스트 보고서, 유지 관리 기록, 명판 정보 및 교체 부품 데이터에 액세스할 수 있도록 유지하십시오.
유지 관리 요구 사항은 변압기 설계와 작동 환경에 따라 크게 다릅니다. 예를 들어 해안 설치는 환경 노출이 적은 내륙 설치보다 부식 방지에 더 큰 주의가 필요할 수 있습니다.
피해야 할 일반적인 구매 실수는 무엇입니까?
실수 1: 가격에만 집중
구매 가격이 낮다고 해서 총 프로젝트 비용이 낮아지는 것은 아닙니다. 손실, 운송, 설치, 유지 관리, 예비 부품, 가동 중지 시간 및 교체 요구 사항은 모두 장기적인 비용에 영향을 미칠 수 있습니다.
실수 2: 현지 표준 무시
한 시장을 위해 설계된 변압기는 다른 유틸리티의 사양을 변경해야 할 수도 있습니다. 주문하기 전에 표준, 테스트, 피팅, 절연 수준 및 문서를 확인해야 합니다.
실수 3: 미래 부하를 과소평가
오늘날의 소비량에 따라 엄격하게 용량을 선택하면 시설이 확장되거나 추가 소비자가 연결될 때 제한이 발생할 수 있습니다.
실수 4: 보호를 나중에 고려하는 것
변압기는 업스트림 및 다운스트림 보호, 서지 보호, 접지 및 스위칭 배열과 함께 고려해야 합니다.
자주 묻는 질문
주상 변압기에서 33kV는 무엇을 의미합니까?
33kV는 일반적으로 변압기의 공칭 1차 전압 등급과 변압기가 연결된 중전압 네트워크를 나타냅니다. 실제 장비 등급은 적용 가능한 최대 시스템 전압 및 절연 요구 사항도 고려해야 합니다.
33kV 주상 변압기를 주거용 배전용으로 사용할 수 있습니까?
예. 전주 장착형 배전 변압기는 가공 인프라가 적합한 주거용 배전망에서 일반적으로 사용됩니다. 변압기 용량과 2차 전압은 현지 배전 설계와 일치해야 합니다.
33kV 변압기는 항상 3상인가요?
33kV 주상 장착형 변압기는 단상 또는 3상 애플리케이션용으로 설계할 수 있습니다. 필요한 구성은 네트워크 및 연결된 부하에 따라 다릅니다.
33kV 변압기는 어떤 2차 전압을 제공할 수 있습니까?
2차 전압은 프로젝트마다 다릅니다. 일반적인 배전 수준에는 400V 또는 415V 3상 시스템 및 기타 저전압 배열이 포함되지만 최종 값은 로컬 네트워크 사양에 따라 확인되어야 합니다.
배전 변압기와 일반적으로 관련된 표준은 무엇입니까?
IEC 60076은 전력 변압기 요구 사항 및 테스트에 대한 참조 자료로 널리 사용됩니다. 대상 시장에 따라 IEEE, ANSI, 국가 표준 또는 유틸리티별 사양이 적용될 수도 있습니다.
변압기 용량은 어떻게 선택해야 합니까?
용량은 예상 부하, 최대 수요, 다양성, 향후 확장, 주변 조건, 전압 요구 사항 및 유틸리티의 부하 기준에 따라 결정되어야 합니다. 단순히 사용 가능한 가장 큰 등급을 선택하는 것이 반드시 적절한 것은 아닙니다.
배전 프로젝트에 기둥 설치가 유용한 이유는 무엇입니까?
전주 설치를 통해 변압기를 가공 배전 네트워크에 직접 통합하는 동시에 지상 변압기 공간의 필요성을 줄일 수 있습니다. 특히 가공선이 이미 유통 인프라의 일부인 경우에 적합합니다.
결론
A 33kV 주상 변압기중전압 전기를 가공 네트워크에 사용 가능한 배전 전력으로 변환하는 데 중요한 역할을 합니다. 컴팩트한 고가 구성은 농촌 전력 공급, 농업 시설, 주거용 네트워크, 상업 유통, 인프라 프로젝트 및 선택된 산업 응용 분야에 매우 적합할 수 있습니다.
가장 중요한 구매 결정은 단순히 "33kV"라고 표시된 변압기를 선택하는 것이 아닙니다. 구매자는 용량, 2차 전압, 위상, 주파수, 절연 수준, 임피던스, 냉각 방법, 탭 범위, 보호 시스템, 설치 환경, 적용 가능한 표준, 테스트, 문서화 및 기계적 요구 사항을 포함한 전체 전기 사양을 평가해야 합니다.
프로젝트 소유자 및 유통업체의 경우 숙련된 제조업체와 협력하면 사양 확인 및 맞춤화를 단순화할 수 있습니다.Yueqing Sarah Electric Co., Ltd. 배전 변압기 요구 사항, 기술 사양, 적용 조건 및 맞춤형 구성과 관련된 프로젝트 논의를 지원할 수 있습니다.
배전 프로젝트를 위한 33kV 변압기 솔루션을 찾고 계십니까? Yueqing Sarah Electric Co., Ltd.와 전압 비율, 용량, 위상, 주파수, 설치 환경 및 적용 가능한 표준을 공유하여 적절한 구성에 대해 논의하십시오. 제발저희에게 연락주세요기술 상담 및 프로젝트별 변압기 요구사항을 확인하세요.
