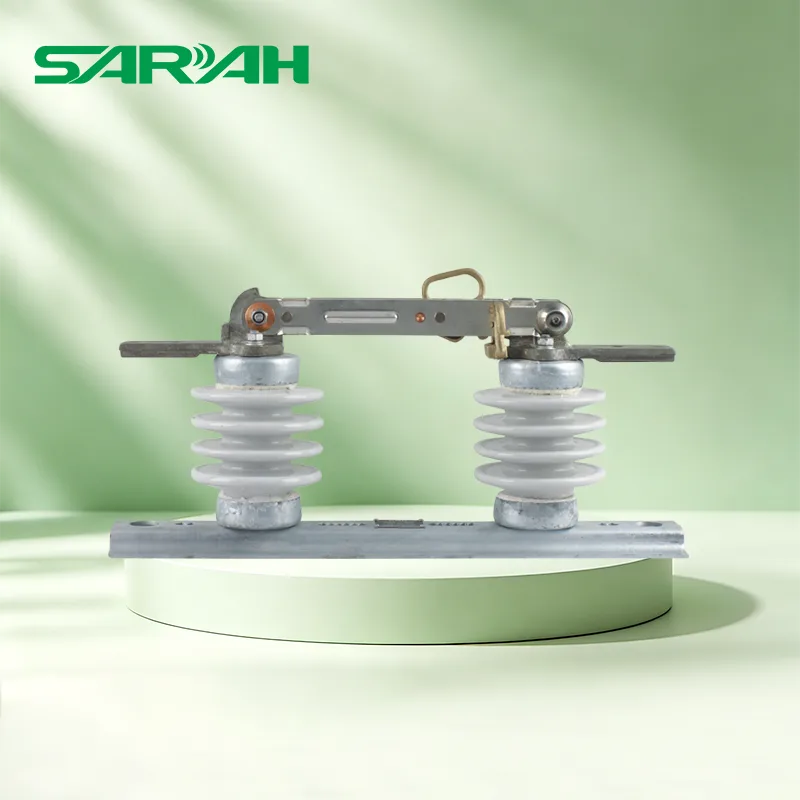

도자기 단로기 스위치
자체 공장을 보유한 중국 전력 장비 산업의 선도적인 공급업체로서 배전선용 핵심 절연 장치인 당사 도자기 단로기 스위치는 10kV/15kV/24kV/36kV의 실외 고전압 환경에 적합합니다. 도자기 또는 폴리머 단열재로 제작되어 단열성, 명확한 단선성, 설치 용이성이 특징입니다. 이는 옥외 배전선, 변전소, 산업 및 광업 기업의 전력 시스템에 널리 사용되어 무부하 회로 분리, 유지 관리 격리 및 안전한 접지를 가능하게 합니다.
SARAH Electric이 생산하는 고품질 도자기 단로기 스위치는 전력 산업 표준을 엄격하게 준수합니다. 각 제품은 공장에서 출고되기 전에 전압 저항, 전류 흐름 및 기계적 수명 테스트를 거칩니다. 일괄 맞춤화 서비스를 제공하고 있습니다. 일반 모델은 재고가 충분하며 풀케이스 배송 및 혼합 포장 배송을 지원합니다. 언제든지 편하게 문의주세요!
제품 매개변수
단로기 스위치 도자기 유형
| 모델번호 | 정격전압 | 정격전류 | 충격에 견딜 수 있음 전압(BIL) |
연면 거리 |
| GW9-15 | 15kV | 400/630A | 110kV | 410mm |
| GW9-24 | 24kV | 400/630A | 125kV | 580mm |
| GW9-36 | 36kV | 400/630A | 150kV | 720mm |
단로기 스위치 폴리머 유형
| 모델번호 | 정격전압 | 정격전류 | 충격에 견딜 수 있음 전압(BIL) |
연면 거리 |
| GW9-15 | 15kV | 400/630A | 110kV | 410mm |
| GW9-24 | 24kV | 400/630A | 125kV | 580mm |
| GW9-36 | 36kV | 400/630A | 150kV | 720mm |
| 모델번호 | 정격 전압 (kV) |
정격 현재의 (에이) |
4S 히트 꾸준한 (e.c.A) |
짧은 현재의 (에이) |
충동 버티다 전압 (kV) |
전력 주파수 버티다 전압 (kV) |
| RH-B | 11 | 400 | 12500 | 31500 | 95 | 42 |
| RH-B | 33 | 600 | 12500 | 31500 | 180 | 80 |
단로기 스위치 도자기 유형
| 모델 아니요. |
정격 전압 (kV) |
정격 현재의 (에이) |
한계통과전류(kA) | 10초 열 안정화 전류(kA) |
|
| 피크 값 | 실효값 | ||||
| SW1-12 | 12 | 400 | 21 | 15 | 10 |
| SW1-15 | 15 | 600 | 35 | 25 | 14 |
단로기 스위치 폴리머 유형
| 모델 아니요. |
정격 전압 (kV) |
정격 현재의 (에이) |
한계통과전류(kA) | 10초 열 안정화 전류(kA) |
|
| 피크 값 | 실효값 | ||||
| SW2-12 | 12 | 400 | 21 | 15 | 10 |
| SW2-15 | 15 | 600 | 35 | 25 | 14 |
갱 작동식 에어 브레이크 스위치 GOAB-1 폴리머 유형
| 모델번호 | GOAB-1/11 | GOAB-1/33 |
| 정격전압 | 11kV | 33kV |
| 정격 연속 전류 | 200/400/630A 앰프 | 200/400/630A 앰프 |
| 극 수 | 1/3 | 1/3 |
| 장착 유형 | 수직/수평 | 수직 / 수평 |
| 정격 주파수 | 50Hz | 50Hz |
| 상용주파 내전압 격리 거리 전반에 걸쳐. |
32kV | 95kV |
| 접지에 대한 전력 주파수 내전압 | 28kV | 90kV |
| 번개 임펄스 전압 내성 격리 거리에 걸쳐 테스트합니다. |
85kV 피크 | 170kV 피크 |
| 번개 임펄스 전압 내성 위상에서 지구까지 테스트합니다. |
75kV | 160kV |
| 정격 단시간 및 내전류 | 1초 동안 20kA/50kA | 1초 동안 20kA/50kA |
핵심 사양 및 매개변수
1. 도자기 단열 모델
모델: SW1-12/SW1-15, GW9-15/GW9-24/GW9-36
정격 전압: 12kV/15kV/24kV/36kV
정격 전류: 400A/600A
제한 전류: 피크 21kA - 35kA, RMS 15kA - 25kA
열 안정성 전류: 10kA - 14kA(10초)
충격 내전압: 110kV - 150kV
케이블 절연 거리: 410mm - 720mm
2. 실리콘 절연형(폴리머형)
모델: SW2-12/SW2-15, GW9-15/GW9-24/GW9-36
정격 전압: 12kV/15kV/24kV/36kV
정격 전류: 400A/600A
충격 내전압: 110kV - 150kV
케이블 절연 거리: 410mm - 720mm
내후 성능: 자외선 및 노화에 강하며 해안/고습 환경에 적합
3. 상호연결형(GOAB-1 시리즈)
정격 전압: 11kV / 33kV
정격 전류: 200A/400A/630A
상용주파 내전압: 32kV - 95kV(상 간), 28kV - 90kV(접지까지)
단락 허용 오차: 20kA/50kA(1초)
설치 방법: 수직/가로 유니버설
제품 장점
1. 도자기 병 모델은 고강도 전기 세라믹으로 만들어졌으며 안정적인 절연 성능을 제공합니다. 실리콘 모델은 먼지, 풍화 및 충격에 강하여 야외 노화 및 손상 위험을 줄이며 비, 눈, 모래, 해안 염수 분무와 같은 복잡한 환경에 적합합니다.
2. 통합 금속 프레임 + 황동 전도성 부품, 낮은 접촉 저항 및 낮은 발열; 스위치 분리 위치가 명확하게 정의되어 눈에 보이는 단선을 형성하고 "전원 끄기 - 전기 테스트 - 접지"의 전원 유지 관리 절차에 대한 안전 표준을 충족합니다.
3. 베이스에는 범용 설치 구멍이 있어 추가 수정 없이 기둥이나 지지대에 직접 고정할 수 있습니다. 단극 및 3극 옵션을 모두 사용할 수 있으며, 신규 라인은 물론 기존 라인의 업그레이드에도 적합합니다.
응용 시나리오
실외 배전선에서 Porcelain Disconnector Switch는 10kV 농촌 및 도시 전력선을 분리하고 검사하는 데 사용할 수 있습니다.
변전소 지원: 회로 절연을 위해 고전압 캐비닛 전면 끝에 있는 회로 차단기
산업 및 광업 기업: 공장, 광산, 태양광 발전소의 실외 전력 시스템
인프라: 고속도로 및 철도를 따른 배전선
배송 및 서비스
현재 재고 : 일반 모델(SW1-12, GW9-15 등)은 재고가 충분하며 48시간 이내에 배송됩니다.
배치 지원: 전체 컨테이너 운송, 혼합 컨테이너 적재를 지원하고 국제 무역 물류 요구 사항에 적응할 수 있습니다.
맞춤형 서비스: 정격 전류, 절연재 및 설치 치수는 고객 요구 사항에 따라 조정될 수 있습니다.
판매 후 보증: 도자기 단로기 스위치에 대한 매개변수 지침, 설치 지원 및 품질 문제에 대한 신속한 대응을 제공합니다.
FAQ
1. 도자기 병 버전과 실리콘 버전 중에서 선택하는 방법은 무엇입니까?
일반적인 건조한 환경에서는 가격 대비 좋은 가치를 제공하는 도자기병 모델을 선택하세요. 해안, 다습하고 오염이 심한 환경에서는 내후성이 더 강하고 수명이 더 긴 실리콘 모델을 선택하세요.
2. 해외시장에 적합한 제품인가요?
도자기 단로기 스위치는 국제 표준 전력 요구 사항을 준수하며 동남아시아, 중동 및 아프리카와 같은 지역의 11kV/33kV 배전 시스템에 적합합니다. 수출인증자료 제공도 지원한다.
3. 설치 과정에서 주의해야 할 사항은 무엇입니까?
설치하는 동안 회로 차단기가 원활하게 작동하고 접지가 안정적인지 확인하십시오. 옥외 설치의 경우, 서비스 수명을 연장하기 위해 방수 커버와 함께 사용하는 것이 좋습니다.
